A medida que los fabricantes de planchas flexográficas buscan mejorar la consistencia, el rendimiento y la sostenibilidad de las planchas, minimizando al mismo tiempo las grandes inversiones de capital, las opciones de actualización con LED están ganando cada vez más popularidad. El kit de lámparas LED Shine, diseñado para reemplazar las lámparas fluorescentes UVA en las unidades de exposición de planchas existentes sin necesidad de un cambio completo del sistema, ofrece a los fabricantes de planchas flexográficas una solución práctica para actualizar sus sistemas.

Para comprender mejor el rendimiento de esta actualización específicamente con planchas LAMS convencionales, Miraclon se asoció con SGX, un importante proveedor de preimpresión norteamericano, para realizar una evaluación técnica comparativa controlada. El estudio analizó la eficiencia de la exposición, la uniformidad de la plancha, la formación de puntos y el rendimiento de la impresión, con el objetivo de proporcionar orientación práctica y relevante para la producción, en lugar de redefinir los flujos de trabajo de fabricación de planchas LAMS.

¿Por qué se realizó este estudio sobre la exposición con LED Shine en planchas LAMS?

Desde la introducción del kit de lámparas LED Shine, nos han preguntado repetidamente si la misma tecnología de adaptación LED que ofrece beneficios comprobados con las planchas FLEXCEL NX también se puede aplicar a los flujos de trabajo convencionales de planchas LAMS.

Si bien no existía una razón técnica fundamental para prever la incompatibilidad, Miraclon reconoció que los fabricantes de planchas necesitaban datos —no suposiciones— para justificar los cambios de proceso y las decisiones de inversión. Para abordar esta cuestión, Miraclon se asoció con SGX para generar datos relevantes para la producción y centrados en la aplicación, en condiciones controladas que reflejan entornos reales de fabricación de planchas.

¿Cómo se estructuró la evaluación para garantizar resultados significativos?

El estudio se diseñó en torno a una comparación directa, en lugar de ensayos de laboratorio aislados. Se utilizaron cuatro marcos de exposición idénticos: dos configurados con lámparas fluorescentes UVA y dos adaptados con kits de lámparas LED Shine, lo que permitió aislar la fuente de exposición como variable principal.

Se incluyeron cinco planchas LAMS de uso común en el mercado, que abarcan diseños con puntos redondos, puntos planos integrados, planchas de calibre fino y planchas corrugadas. Todas las planchas se procesaron en el mismo dispositivo CDI, se imprimieron en el mismo procesador de solventes y se evaluaron utilizando condiciones de análisis e impresión idénticas. Las recetas de exposición se optimizaron para cada fuente de luz con el fin de lograr una profundidad de relieve comparable, reflejando la práctica de producción habitual en lugar de forzar tiempos de exposición idénticos.

Este enfoque garantizó que cualquier diferencia observada pudiera atribuirse a la tecnología de exposición y no a la variabilidad del flujo de trabajo o del operador, una consideración importante para los fabricantes de planchas y convertidores que evalúan actualizaciones de las unidades de exposición.

¿Cuáles fueron los hallazgos clave?

Uno de los hallazgos más significativos de esta serie de pruebas fue la reducción del tiempo total de exposición gracias al kit de lámparas LED Shine. En todas las planchas LAMS de calibre fino probadas, los tiempos de exposición combinados del reverso y la placa principal se redujeron drásticamente, a menudo a menos del 50 % de los tiempos de exposición fluorescentes típicos, manteniendo una profundidad de relieve y un rendimiento de la plancha equivalentes.

Desde una perspectiva operativa, esto tiene implicaciones directas en el retorno de la inversión (ROI): La exposición deja de ser un cuello de botella en la producción de planchas. Las planchas avanzan más rápido en el flujo de trabajo, mejorando la productividad general del taller. La reducción del tiempo de exposición disminuye el consumo de energía por plancha.

Al multiplicarse por el volumen diario de planchas, estos ahorros de tiempo y energía contribuyen significativamente a la reducción de costos sin necesidad de adquirir nuevos equipos de exposición. Sin embargo, cabe destacar que varios factores pueden influir en la reducción del tiempo de exposición al cambiar a lámparas LED Shine; entre ellos, la antigüedad de las lámparas fluorescentes, la variabilidad en la emisión de luz entre lotes y el estado general del bastidor de exposición.

¿Cómo influyó la tecnología LED Shine en la uniformidad y consistencia de las planchas?

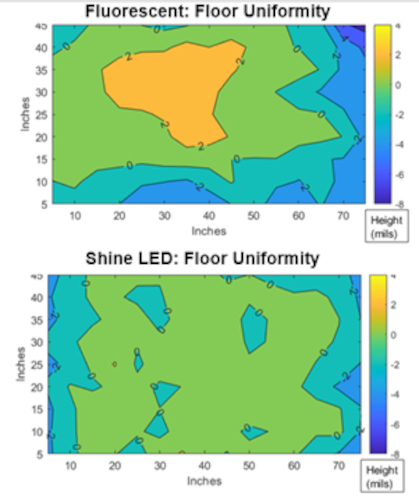

La uniformidad de la altura del suelo mejoró notablemente con la exposición LED Shine. Las mediciones de planchas de tamaño completo mostraron una uniformidad del suelo aproximadamente dos veces mejor en comparación con la exposición fluorescente, un resultado que se mantuvo constante en todos los tipos de planchas.

Esta mejora tiene implicaciones tanto técnicas como económicas. Unas planchas más uniformes contribuyen a: Una transferencia de tinta más predecible, menor necesidad de compensación en la imprenta, menor riesgo de tener que rehacer planchas debido a variaciones mínimas en la exposición.

A diferencia de las lámparas fluorescentes, que se degradan significativamente con el tiempo, el kit de lámparas LED Shine ofrece una salida estable durante miles de horas. Esta estabilidad reduce directamente el desperdicio, el retrabajo y el tiempo de inactividad asociados al envejecimiento y la sustitución de las lámparas fluorescentes.

¿Cuáles fueron sus hallazgos sobre las características de la plancha y la impresión?

Las planchas produjeron resultados equivalentes. Las métricas estándar de la plancha, incluyendo la dureza Shore, la profundidad de línea inversa (RLD) y el ángulo del hombro, fueron comparables entre las planchas expuestas a luz fluorescente y a Shine LED, y se encontraban dentro de las tolerancias de producción aceptadas.

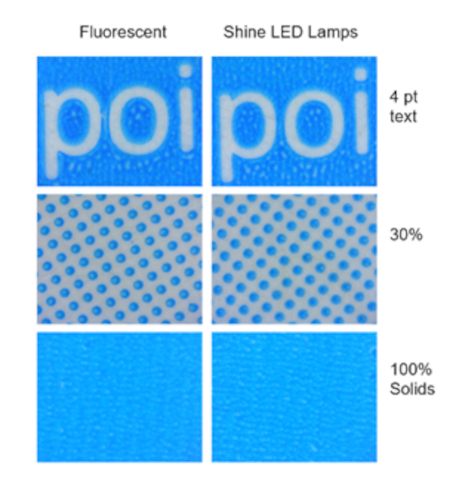

Las pruebas de impresión confirmaron estos hallazgos. Los colores sólidos, los tonos medios y el texto fino se imprimieron con una densidad, definición de borde y consistencia similares, independientemente de la fuente de exposición. Esto confirmó que Shine LED no introduce cambios no deseados en el comportamiento de la transferencia de tinta, lo que permite a los fabricantes de planchas e impresores adoptar la tecnología sin comprometer la calidad de impresión.

¿Dónde mostró Shine LED la mayor ventaja técnica?

Las diferencias más pronunciadas aparecieron en la formación de puntos de luz, particularmente en las planchas LAMS de puntos de borde redondeado. El estudio demostró que la intensidad de la luz UVA y la duración de la exposición influyen notablemente en la nitidez de los puntos y la consistencia entre ellos.

El envejecimiento de la lámpara fluorescente, incluso dentro de un rango de intensidad relativamente estrecho, produjo diferencias notables en la geometría de los puntos de luz y en los resultados de impresión. Las lámparas LED Shine, en cambio, ofrecieron perfiles de puntos más consistentes gracias a su intensidad estable y tiempos de exposición más cortos.

Estos puntos mostraron una geometría más uniforme sin necesidad de nitrógeno ni sistemas de exposición complejos. En la impresión, esto se tradujo en una reproducción de altas luces más estable y una menor sensibilidad a pequeñas variaciones de exposición.

¿Qué implica esto para la optimización del flujo de trabajo y la gestión de curvas?

Para las planchas LAMS con tecnología de puntos planos integrada, el estudio indica que la exposición con LED Shine se puede implementar con mínimas interrupciones en el flujo de trabajo. Una vez establecidas la exposición principal y la posterior, es posible que se requiera poco o ningún ajuste de la curva de relieve.

Para las planchas con puntos redondeados, probablemente sería necesario reducir las curvas de relieve para compensar la mejora en la nitidez de los puntos. Si bien esto requiere una optimización inicial, la recompensa sería una mayor estabilidad tonal a lo largo del tiempo. Dado que la salida del kit de lámparas LED Shine se mantiene constante año tras año, no se requieren ajustes continuos de la curva a medida que las lámparas envejecen, lo que reduce el esfuerzo de mantenimiento y la variabilidad.

¿Cómo se compara económicamente el kit de lámparas LED Shine con otras tecnologías de exposición?

Desde la perspectiva del retorno de la inversión (ROI), el kit de lámparas LED Shine ocupa una posición única. Ofrece muchas de las mismas ventajas en cuanto a consistencia y formación de puntos que los sistemas de exposición LED avanzados, pero sin la inversión inicial, el espacio que ocupa ni la complejidad del proceso que implica la sustitución completa del sistema.

Otros beneficios económicos y de sostenibilidad incluyen: Una vida útil típica de la lámpara superior a 5000 horas, en comparación con las aproximadamente 800 horas de las bombillas fluorescentes. Eliminación de la necesidad de sustituir, recalibrar y desechar bombillas con frecuencia. Menor consumo energético por plancha. Menores índices de desperdicio y repetición de piezas gracias a una mayor consistencia. En conjunto, estos factores generan un retorno de la inversión muy atractivo, especialmente para talleres y convertidores que trabajan con múltiples sistemas de exposición o grandes volúmenes de placas.

¿Cómo ha reconocido la industria el impacto de Shine LED?

La industria, incluida la Asociación Técnica Flexográfica (FTA), ha reconocido los beneficios técnicos y de sostenibilidad de Shine LED. En 2024, el kit de lámparas Shine LED recibió dos premios FTA a la Excelencia en Flexografía, obteniendo los máximos honores tanto en Innovación Técnica como en Sostenibilidad.

Además, Shine LED ha recibido un Premio a la Tecnología de Sostenibilidad de la Asociación Técnica Flexográfica Alemana (DFTA). Estos reconocimientos reflejan no solo las mejoras en el rendimiento, sino también el énfasis general de la industria en la eficiencia, la reducción de residuos y la fabricación responsable.

¿Qué conclusiones pueden extraer los fabricantes de planchas de este estudio?

El estudio confirma que la exposición con Shine LED es totalmente compatible con una amplia gama de planchas LAMS y tiene el potencial de ofrecer beneficios cuantificables en velocidad, consistencia y costes operativos. Al reducir el tiempo de exposición, mejorar la uniformidad y estabilizar la formación de puntos, el kit de lámparas Shine LED puede ayudar a los fabricantes de planchas a alcanzar sus objetivos técnicos y económicos sin necesidad de realizar cambios drásticos en sus equipos.

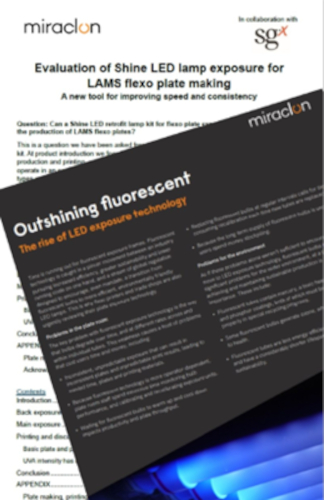

Para las operaciones que buscan una modernización gradual con un claro retorno de la inversión, el kit de lámparas LED Shine representa un avance práctico y basado en datos que se integra con la infraestructura de fabricación de planchas existente. El documento técnico completo está disponible directamente en Miraclon para los fabricantes de planchas que deseen un análisis más detallado y orientación para la optimización.
